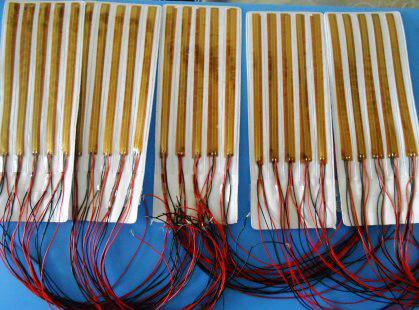

應變片是一種用于測量應變的元件，種類十分多，主要由敏感柵構成，也就是在基底的塑料薄膜上貼上由薄金屬箔材制成的敏感柵，然后再覆蓋上一層薄膜做成迭層構造。那么它的工作原理是怎樣的呢？是基于壓變效應制作的，也就是導體或半導體材料在外界力的作用下產生機械變形的時候，電阻值隨之發生的變化。這樣說大家可能不是很能理解，下面我們就來詳細的說說，看看它是如何實現的吧。

我們將應變片貼到被測定物上，隨著被測定物的應變一起伸縮，那么里面的金屬箔材也會跟著應變的伸長而伸長，跟著縮短而縮短，機械性的隨著其電阻變化，這就是它的工作原理。因此我們可以通過測量電阻的變化來對應變進行測定。大多數的應變片使用的敏感柵都是銅鉻合金，它的電阻變化率是常數，和應變是成正比例的。

其中，R：應變片原電阻值Ω（歐姆）
ΔR：伸長或壓縮所引起的電阻變化Ω（歐姆）
K：應變片的靈敏系數
ε：應變
不同的金屬材料有不同的比例常數K。銅鉻合金的K值約為2。

應變的測量就通過應變片轉化為對電阻變化的測量，不過因?yàn)閼?yīng)變的變化相當細微，所以產生的電阻變化也是很小的，如果想要很精確的結果，我們還需要借助專用的應變測量?jī)x。

這樣說大家是不是就懂了呢？如果有疑問歡迎聯系我們的客服咨詢一下哦。
